Лазерный диод с одномодовым волоконным выводом разработан на базе чипа MQW-DFB, что позволяет удовлетворять требования систем высокоскоростной светопередачи с определенной длиной волны. Встроенный термоэлектрический охладитель позволяет поддерживать стабильную работу в различных условиях окружающей среды. Данный тип лазерных диодов нашел широкое применение в локальных (LAN), городских (MAN) и глобальных (WAN) сетях, сетях кабельного телевидения (CATV), а также системе DWDM. Они также могут использоваться в стабилизированных и модулированных источниках света, различном коммуникационном оборудовании, включая передатчики для сетей кабельного телевидения.

Лазерный диод с волоконными выводами: мощность от 2 до 24 мВт, длина волны 1310 нм, тип лазера DFB

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный PDF-файл.)

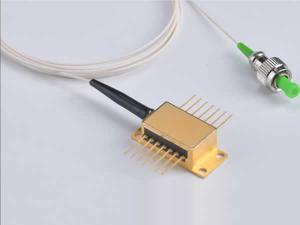

Модуль лазерного диода с распределенной обратной связью (DFB лазер) генерирует лазерные лучи с определенной длиной волны. Он способен обеспечить высокую выходную мощность до 24 мВт. Модуль выполнен из встроенного или внешнего оптоизолятора, корпуса типа «бабочка» (14-контактный разъем) с термоэлектрическим охладителем, одномодовым волоконным выводом в буферном покрытии 900 мкм и разъема FC/APC. Длина монтажного шнура составляет 1,00±0,10 м. С низким пороговым током лазерный диод может поставляться со встроенным или внешним модемом.

Оптические и электрические характеристики
Параметр Обозначение Условия испытания Мин. значение Стандартное значение Макс. значение Ед. измерения
Центральная длина волны λc Непрерывный режим 1300 1310 1320 нм
Спектральная ширина (-3 дБ) Δλ Непрерывный режим - 0,5 1 нм
Оптическая выходная мощность* Po Непрерывный режим, TL=25°C - - 32 мВт
Оптическая изоляция IS T=25°C 30 35 - дБ
Коэффициент подавления побочных мод SMSR Непрерывный режим 35 - - дБ
Пороговый ток Ith TL=25°C - 10 15 мА
Рабочий ток Iop Непрерывный режим - - 100 мА
Прямое напряжение VF Непрерывный режим - 1.2 2.0 В
Ток мониторинга Imon Vrpd= 5В 100 - 1500 мкА
Темновой ток ID Vrpd= 5В - - 100 нА
Диапазон рабочих температур T - -20 - +60 °C
Ошибка слежения γ TE=10log(Po(Tc)/Po(25°C) -1 - 1 дБ
Сопротивление термистора Rt T=25°C 9,5 - 10,5 кОм
Коэффициент термистора β B T=25°C 3900 К
Ток термоэлектрического охладителя IC ΔΤ=40°C - - 1.0 А
Напряжение термоэлектрического охладителя VC ΔΤ=40°C - - 2.0 В
Диапазон частота F - 45 - 2500 МГц
Частота отсечки Fc(-3 дБ) If=Iop 4 - - ГГц
Относительная интенсивность шума Nr Непрерывный режим, If=Iop, f=2,5 ГГц - -155 -150 дБ/Гц
Отношение сигнал/шум CNR Примечание 1 51 - - дБ
Композитные искажения второго порядка CSO - - -57 дБн
Композитные тройные биения CTB - - -65 дБн

Лазерный диод с волоконным выводом: мощность от 1 до 16 мВт, длина волны 1550 нм, тип лазера DFB

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данныйPDF-файл.)

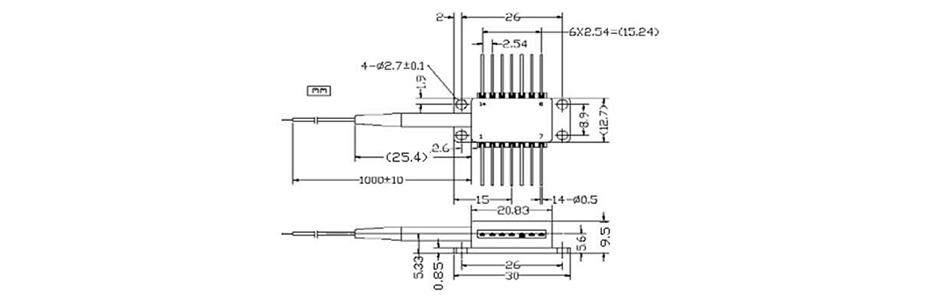

Схема устройства

Модуль лазерного диода с распределенной обратной связью (DFB лазер) установлен в корпус типа «бабочка» (14-контактный разъем). Он выполнен из встроенного термоэлектрического охладителя, термистора и фотоэлектрического отслеживающего устройства. Лазерный диод с одномодовым волоконным выводом обеспечивает высокую выходную мощность, низкий пороговый ток и малый температурный коэффициент длины волны. В соответствии с ТЗ заказчика данный лазерный диод может поставляться со встроенным или внешним модемом, а также встроенным или внешним изолятором.

Лазерный диод с волоконным выводом: мощность от 1 до 12 мВт, длина волны 1270-1610 нм, тип лазера CWDM DFB

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный  PDF-файл.)

Особенности
1. Лазерный диод со структурой множественных квантовых ям способен удовлетворить требования высокоскоростных оптических систем передачи с определенной длиной волны.
2. Встроенный термоэлектрический охладитель гарантирует стабильность работы во многих различных условиях.
3. Лазерный модуль имеет низкий пороговый ток, высокую оптическую мощность и большую спектральную ширину, что гарантирует высокую стабильность во время работы.
4. Заключен в корпус типа «бабочка» (14-pin).
5. Диодный лазер применяется для модуляции источника излучения в сетях CATV, FTTH, GSM и т.д.

Оптические и электрические характеристики
Параметр Обозначение Условия испытания Мин. значение Типичное значение Макс. значение Ед. измерения
Центральная длина волны λc Примечание 1 Примечание 2 нм
Спектральная ширина (-3 дБ) Δλ Непрерывный режим - 0.5 1 нм
Оптическая выходная мощность* Po Непрерывный режим, TL = 25°C - - 16 мВт
Оптическая изоляция IS T = 25°C 30 35 - дБ
Коэффициент подавления побочных мод SMSR Непрерывный режим 35 40 - дБ
Пороговый ток Ith TL = 25°C - 10 15 мА
Рабочий ток Iop Непрерывный режим - - 100 мА
Прямое напряжение VF Непрерывный режим - 1,2 2,0 В
Ток мониторинга Imon Vrpd=5В 100 - 1500 мкА
Темновой ток ID Vrpd=5В - - 100 нА
Диапазон рабочих температур T - -20 - 60 °C
Ошибка слежения γ TE=10log(Po(Tc)/ Po(25°C) -1 - 1 дБ
Сопротивление термистора Rt T = 25°C 9.5 - 10.5 кОм
Коэффициент термистора β B T = 25°C 3900 К
Ток термоэлектрического охладителя IC ΔΤ = 40°C - - 1.0 А
Напряжение термоэлектрического охладителя VC ΔΤ = 40°C - - 2.0 В
Диапазон частота F - 45 - 2500 МГц
Частота отсечки Fc(-3dB) If=Iop 4 - - ГГц
Относительная интенсивность шума (RIN) Nr Непрерывный режим, If=Iop, f=2,5 ГГц - -155 -150 дБ/Гц

Наша компания специализируется на производстве и поставке лазерных диодов с волоконным выводом. Помимо данной серии продуктов мы также предлагаем драйверы для лазерных диодов с волоконным выводом, PIN-фотодиоды, лазерные диоды CWDM и т.д.
