Фотодиоды в корпусе «оптическая розетка»
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный PDF-файл.)

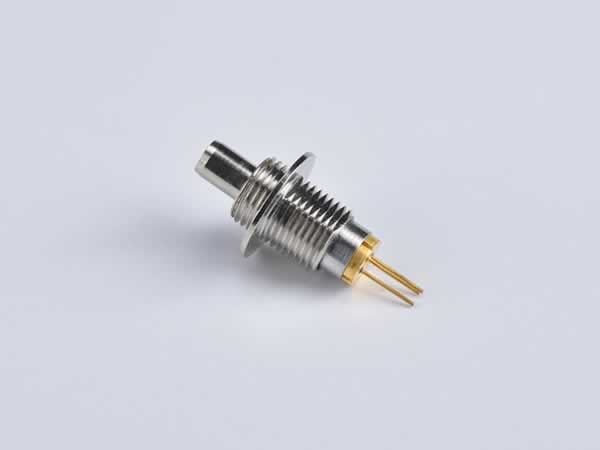

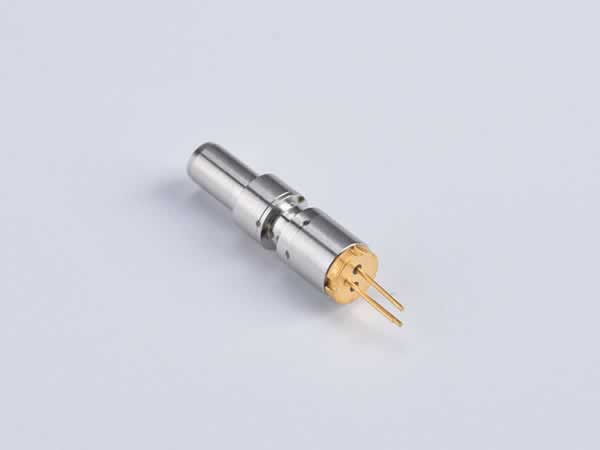

Красный лазерный диод с длиной волны 650 нм установлен в корпус типа «оптическая розетка». Он использует чип с излучением красного цвета с длиной волны 635 или 650 нм и выходной мощностью от 1 до 20 мВт. Данное устройство может применяться в качестве волоконно-оптического светового индикатора, красной лазерной указки или индикатора контрольной точки. Кроме того, красные лазерные диоды нашли широкое применение в медицине.

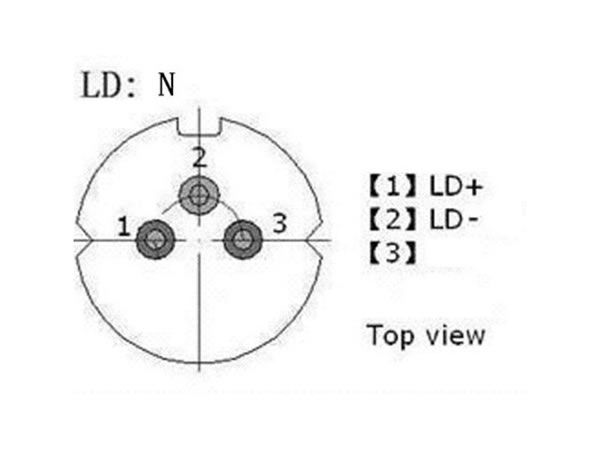

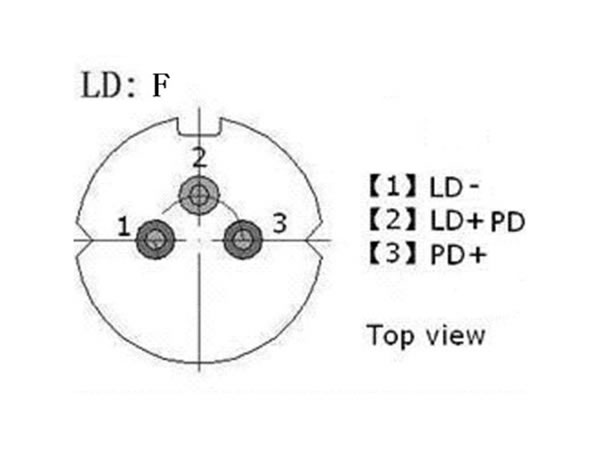

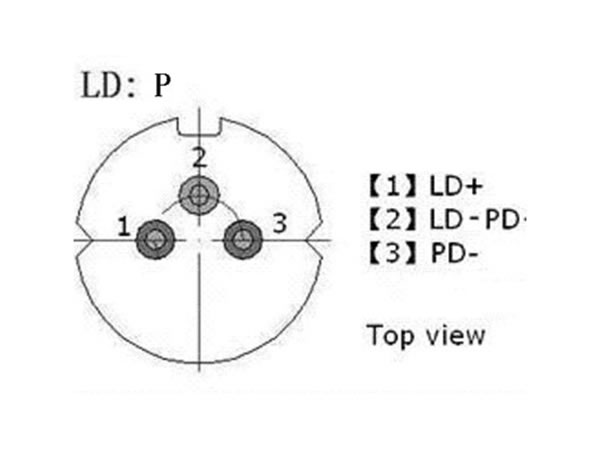

Распиновка
(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный PDF-файл.)

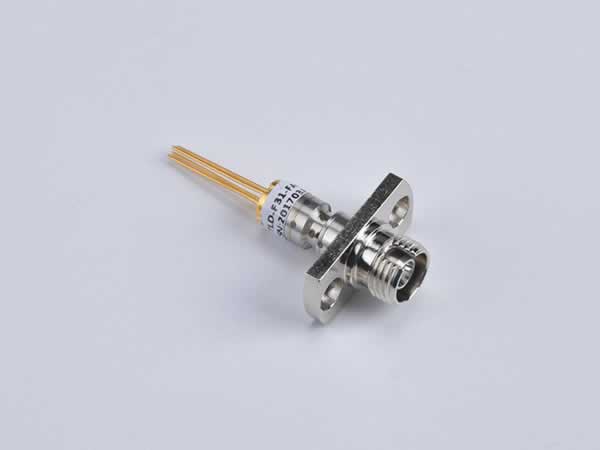

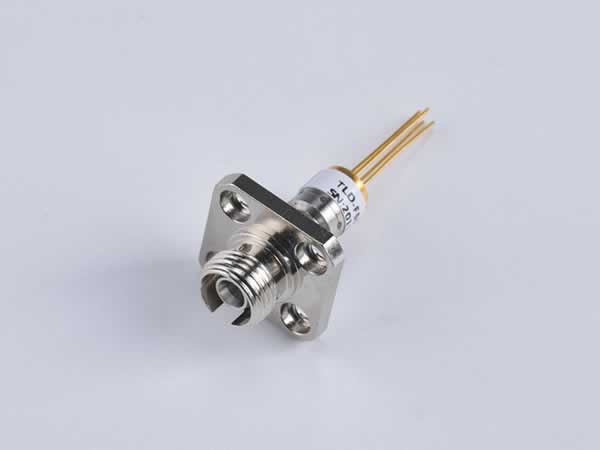

Лазерный диод с волоконным выводом в корпусе «оптическая розетка» оснащен резонатором Фабои-Перо, что гарантирует низкие пороговый и рабочий токи. Доступные виды разъемов: SC, ST или FC. Данное устройство обычно используется в ручных фонариках, настольных лампах, оптических мультиметрах и оборудовании для проверки связи.
Оптические и электрические характеристики| Параметр | Обозначение | Мин. значение | Стандартное значение | Макс. значение | Ед. измерения | Условия испытания |
| Номинальная мощность | Po | 0.2 | - | 2 | мВт | Ith+20 мА |
| Пороговый ток | Ith | 3 | - | 12 | мА | Непрерывный режим |
| Падение напряжения в режиме прямого тока | Vop | - | 1,1 | 1,5 | В | Непрерывный режим, Ith+20 мА |
| Средняя длина волны | λc | 1300 | 1310 | 1320 | нм | - |
| 1540 | 1550 | 1560 | ||||
| Ширина спектра (-3 дБ) | Δλ | - | 0,3 | 0,5 | нм | Ith+20 мА |
| Полоса пропускания | Bw | 1,25 | 2,5 | - | Гц | RI=50 Ом |
| Ток мониторинга | Im | 100 | 900 | мкА | Непрерывный режим, Ith+20 мА | |
| Темновой ток | Id | - | - | 100 | нА | Непрерывный режим, Ith+20 мА |
| Оптическая изоляция | ISO | 30 | - | - | дБ | 25℃ |
Являясь профессиональным производителем и поставщиком оптоэлектронных приборов, мы рады предложить следующую продукцию: лазерные диоды в корпусе «оптическая розетка», «бабочка» или коаксиального типа, импульсные лазерные диоды для оптических рефлектометров и систем обнаружения газов.
