Драйвер для лазерного диода с волоконным выводом 1-4 мВт представляет собой полупроводниковый светоизлучающий прибор, который использует оптический резонатор Фабри-Перо для работы в нескольких продольных режимах и получения когерентного света. Данный тип устройств обладает следующими преимуществами: большая выходная мощность, малая расходимость луча, узкий спектр и высокая скорость модуляции. Они отлично подходят для систем междугородной связи.

Лазерный диод обеспечивает низкий пороговый ток, низкий рабочий ток и выход на одномодовое волокно. Кроме того, он оснащен встроенным изолятором и фотодиодом, что обуславливает стабилизацию мощности на выходе. Может применяться на станциях систем кабельного телевидения, в системах кабельного телевидения с обратным каналом, системах передачи на короткие расстояния, системах связи GSM или CDMA, различных аналоговых системах и т.д.

• 1310nm 1MW-4MW
• 1550nm 1MW-4MW

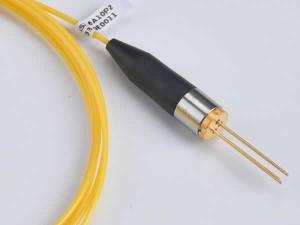

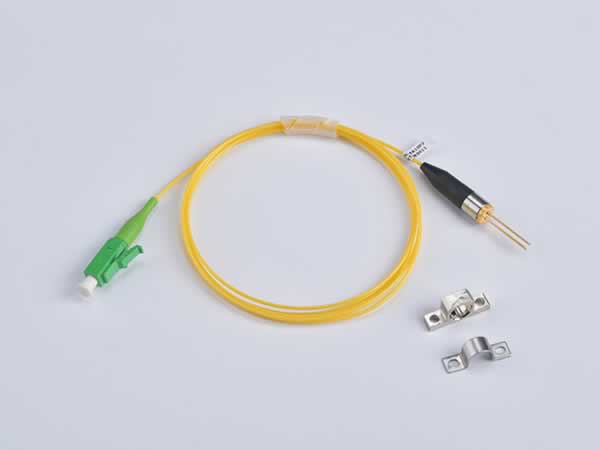

Лазерный диод 1310 нм 1-4 мВт, коаксиальный корпус

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный PDF-файл.)

Оптические и электрические характеристики

Параметр	Обозначение	Мин. значение	Стандартное значение	Макс. значение	Ед. измерения	Условия испытания
Номинальная мощность	Po	0,2	-	4	мВт	Ith+20 мА
Пороговый ток	Ith	5	-	12	мА	Непрерывный режим
Падение напряжения в режиме прямого тока	Vop	-	1,0	1,5	В	Непрерывный режим, Ith+20 мА
Средняя длина волны	λc	1300	1310	1320	нм	-20 дБ
		1540	1550	1560
Ширина спектра (-3 дБ)	Δλ	-	2	3	нм	Ith+20 мА
Ширина пропускания	Bw	-		2,5	ГГц	-
Ток мониторинга	Im	100		900	мкА	Непрерывный режим, Ith+20 мА
Темновой ток	Id	-	-	100	нА	5В
Относительная интенсивность шума	RIN	-	-150	-	дБ/Гц	Непрерывный режим, 25℃
Неравномерность АЧХ	BF		±1.5		дБ	If=Iop,45-1200 МГц
Искажение третьего порядка	IMD3	-	53		дБн	Проверка 2 тональных сигналов
Оптическая изоляция	ISO	30	40	-	дБ	25℃

Лазерный диод 1550 нм 1-4 мВт, коаксиальный корпус

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный  PDF-файл.)

Схема устройства

Компания Shengshi является специализированным производителем драйверов для лазерных диодов с волоконным выводом 1-4 мВт. В дополнение к данной продукции мы также предлагаем широкой ассортимент электронных компонентов, таких как лазерные диоды DFB с волоконным выводом, лазерные диоды с длиной волны 1650 нм и скоростью передачи 2.5 гбит/с, фотодиоды и многое другое.
