Красный лазерный диод с длиной волны 405-980 нм

Особенности
1. Красный лазерный диод с длиной волны 405-980 нм использует лазерный чип с резонатором Фабри-Перо. Он характеризуется высокой выходной мощностью и низкими пороговым и рабочим токами.
2. Лазерный диод с излучением красного цвета может работать в одном или нескольких продольных режимах. Модуль способен излучать свет с различными длинами волн от 405 до 1064 нм с мощностью в диапазоне от 1 до 1000 мВт. Возможно наличие встроенного фотодиода.
3. Лазерный диод красного цвета может идти с различными видами оптоволокна: PM, одномодовое 4 или 9 мкм, многомодовое 62,5 или 105 мкм.
4. Коаксиальный корпус с волоконным выводом выпускается в двух размерах: 6,5 мм и 9 мм. 5. Высокая выходная мощность может привести к перегреву модуля. Чтобы не допустить этого, необходимо использовать охладитель во время работы.
6. Данная серия красных лазерных диодов подходит для применения в системах терморегулирования с функцией обратной связи, системах обнаружения газов или вибраций, системах измерения расстояний, системах контроля водных ресурсов. Они также используются при проведении разведочных работ, в нефте- и горнодобывающей промышленности.

Красный лазерный диод с длиной волны 405 нм и волоконным выводом

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный  PDF-файл.)

Оптические и электрические характеристики
Параметр Обозначение Мин. значение Стандартное значение Макс. значение Ед. измерения
Выходная мощность Po 1 - 3 мВт
Пороговый ток Ith - 20 30 мА
Рабочий ток If - 50 60 мА
Рабочее напряжение Vf - 3.5 4.0 В
Ток мониторинга Im - - 500 мкА
Средняя длина волны λc 405 - 415 нм
Спектральная ширина (RMS) Δλ - 2 3 нм
Спектральный сдвиг Δλ/ΔT - - 0,2 нм/°C
Тип волокна Одномодовое (4 мкм или 9 мкм), многомодовое и т.д.

Красный лазерный диод с длиной волны 445 нм и волоконным выводом

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный  PDF-файл.)

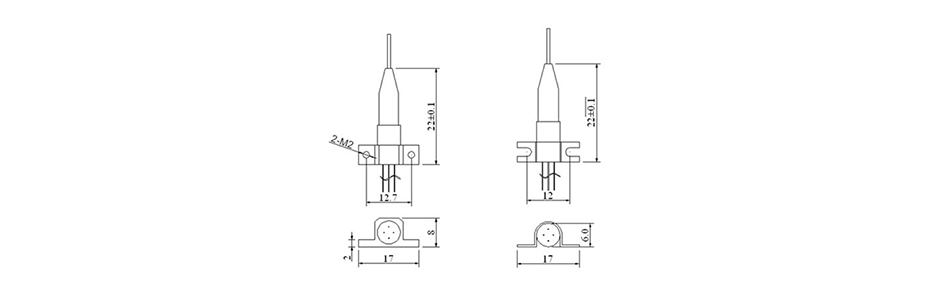

Схема лазерного диода

Красный лазерный диод с длиной волны 635 нм и волоконным выводом

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный PDF -файл.)

Оптические и электрические характеристики
Параметр Обозначение Мин. значение Стандартное значение Макс. значение Ед. измерения
Выходная мощность Po 1 - 20 мВт
Пороговый ток Ith - 25 30 мА
Рабочий ток If - 40 140 мА
Рабочее напряжение Vf - 2,3 3,0 В
Ток мониторинга Im - - 500 мкА
Средняя длина волны λc 635 - 645 нм
Спектральная ширина (RMS) Δλ - 2 3 нм
Спектральный сдвиг Δλ/ΔT - - 0,2 нм/°C
Тип волокна Одномодовое (4 мкм или 9 мкм), многомодовое и т.д.

Красный лазерный диод с длиной волны 650 нм и волоконным выводом

(Чтобы получить более детальную информацию о продукте, пожалуйста, загрузите данный  PDF-файл.)

Оптические и электрические характеристики
Параметр Обозначение Мин. значение Стандартное значение Макс. значение Ед. измерения
Выходная мощность Po 1 - 20 мВт
Пороговый ток Ith - 15 20 мА
Рабочий ток If - 30 140 мА
Рабочее напряжение Vf - 2.3 3.0 В
Ток мониторинга Im - - 500 мкА
Средняя длина волны λc 650 - 660 нм
Спектральная ширина (RMS) Δλ - 2 3 нм
Спектральный сдвиг Δλ/ΔT - - 0.2 нм/°C
Тип волокна Одномодовое (4 мкм или 9 мкм), многомодовое и т.д.

На протяжении многих лет наша компания занимается производством красных лазерных диодов с волоконным выводом. Помимо данной продукции мы также предлагаем следующие изделия: лазерные диоды с распределенной обратной связью, лазерные диоды с волоконным выводом в корпусе типа «бабочка», лазерные диоды из арсенида галлия-индия и многое другое.
