Лазерный диод CWDM с волоконным выводом

Лазерный диод CWDM с волоконным выводом
Лазерный диод CWDM с волоконным выводом Лазерный диод CWDM с волоконным выводом
Обратная связь

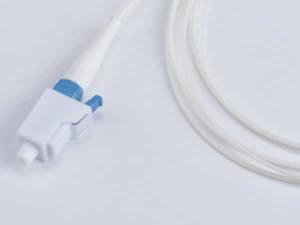

Лазерный диод CWDM состоит из DFB лазерных компонентов, встроенного фотодиода InGaAs, корпуса вставного типа или коаксиального типа с 4-х контактным разъемом, устройства сопряжения с одномодовым волокном, коннектора типа SC/APC или FC/APC и оптического изолятора. Длина волны источника излучения варьируется от 1270 до 1610 нм, что включает 18 различных длин волн. Другими отличительными особенностями данного устройства являются: ±3 нм для области спектра, спектральная ширина полосы менее 0,2 нм, максимальный рабочий ток 35 мА и выходная оптическая мощность 1-3 мВт. Лазерный модуль нашел широкое применение в источниках света для систем со спектральным уплотнением каналов, системах связи, аналоговых системах связи CWDM, системах кабельного телевидения с обратным каналом и т.д.

Оптические и электрические характеристики
Параметр Обозначение Мин. значение Стандартное значение Макс. значение Ед. измерения Условия испытания
Номинальная мощность Po 1 - 3 мВт Ith+20 мА
Пороговый ток Ith 5 - 15 мА Непрерывный режим
Падение напряжения в режиме прямого тока Vop - 1,1 1,5 В -
Средняя длина волны λc Примечание 2 нм Примечание 1
Ширина спектра Δλ - - 0,2 нм Непрерывный режим, -3 дБ
Коэффициент подавления побочных мод SMSR 35 - - дБ -
Ток мониторинга Im 0,1 - 0,9 мА Непрерывный режим, Ith+20 мА
Темновой ток Id - - 0,1 мкА -
Оптическая изоляция ISO 30 40 - дБ 25°C
Диапазон частот F 45 - 4500 МГц RI=50 Ом
Частота отсечки (-3 дБ) Fc 6 - - ГГц If=Iop
Относительная интенсивность шума RIN - -155 -150 дБ/Гц Непрерывный режим, If=Iop, f=4500 МГц
Неравномерность АЧХ BF - ±1,5 - дБ If=Iop, 45-4500 МГц, T=25°C
